Zawias regulowany do bramy przenosi ciężar skrzydła przez sworzeń, a położenie osi obrotu można korygować mechanizmem gwintowanym, na przykład M16 lub M20. Dla monterów bram skrzydłowych kluczowe jest jednoczesne zachowanie pionu osi obu zawiasów, szczeliny przy słupku oraz poprawnego trafiania rygla w zaczep po osadzeniu ciężkiego skrzydła.

Najważniejsze wnioski techniczne:

• W przykładowych seriach zawiasów bramowych spotyka się śruby oczkowe M12, M16, M18, M20 i M22; rozmiar gwintu nie określa samodzielnie dopuszczalnej masy bramy.
• Wariant zawiasu 180° pozwala osiągnąć kąt otwarcia do 180° tylko przy odpowiedniej geometrii słupka i skrzydła.
• Dla gwintu metrycznego M16 o skoku zwykłym 2 mm jeden pełny obrót elementu regulacyjnego odpowiada 2 mm przesunięcia wzdłuż osi gwintu.
• W przykładzie skrzydła o masie 80 kg ciężar statyczny wynosi około 785 N; wiatr i ruch bramy dokładają inne obciążenia.

Z czego składa się zawias regulowany do bramy?

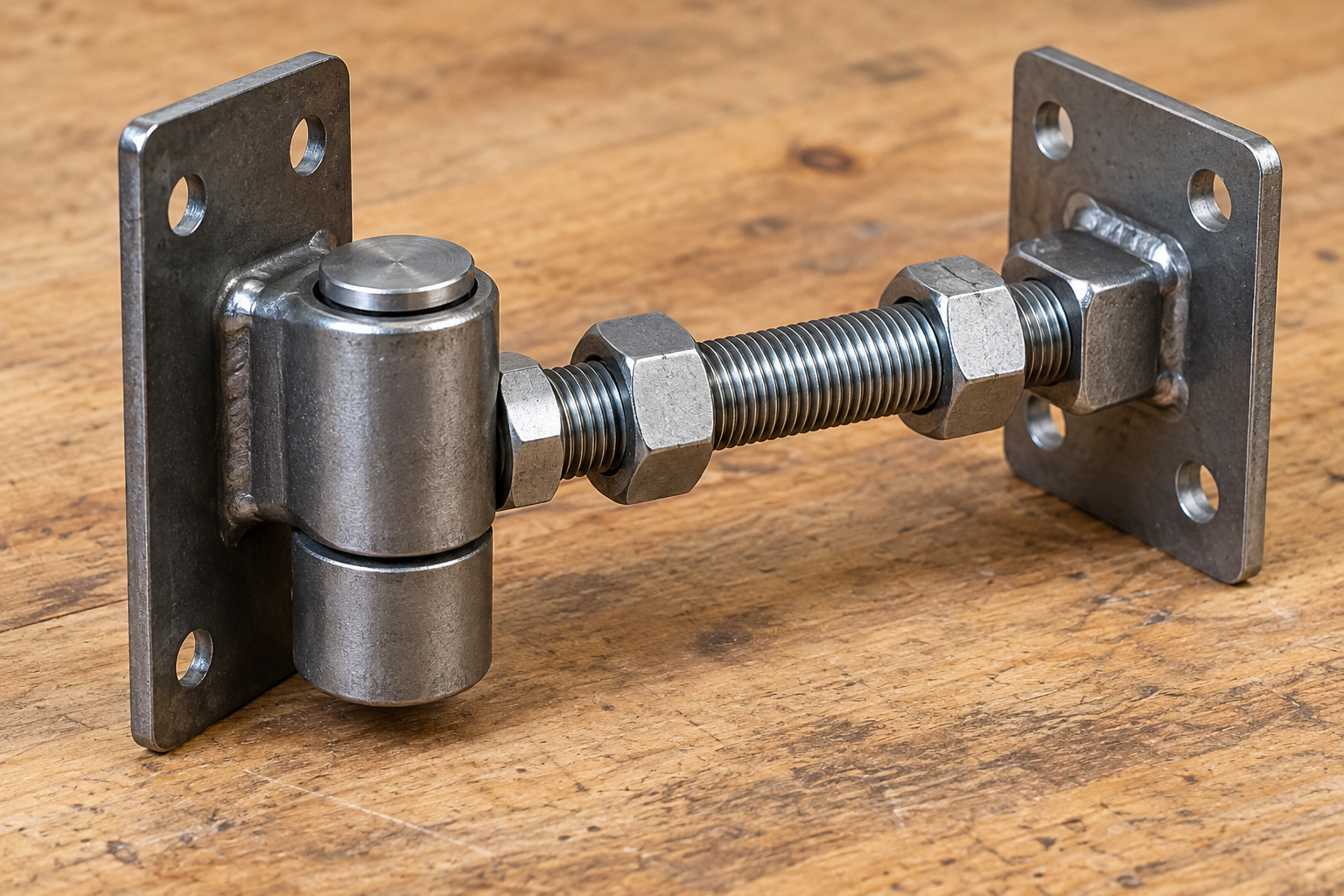

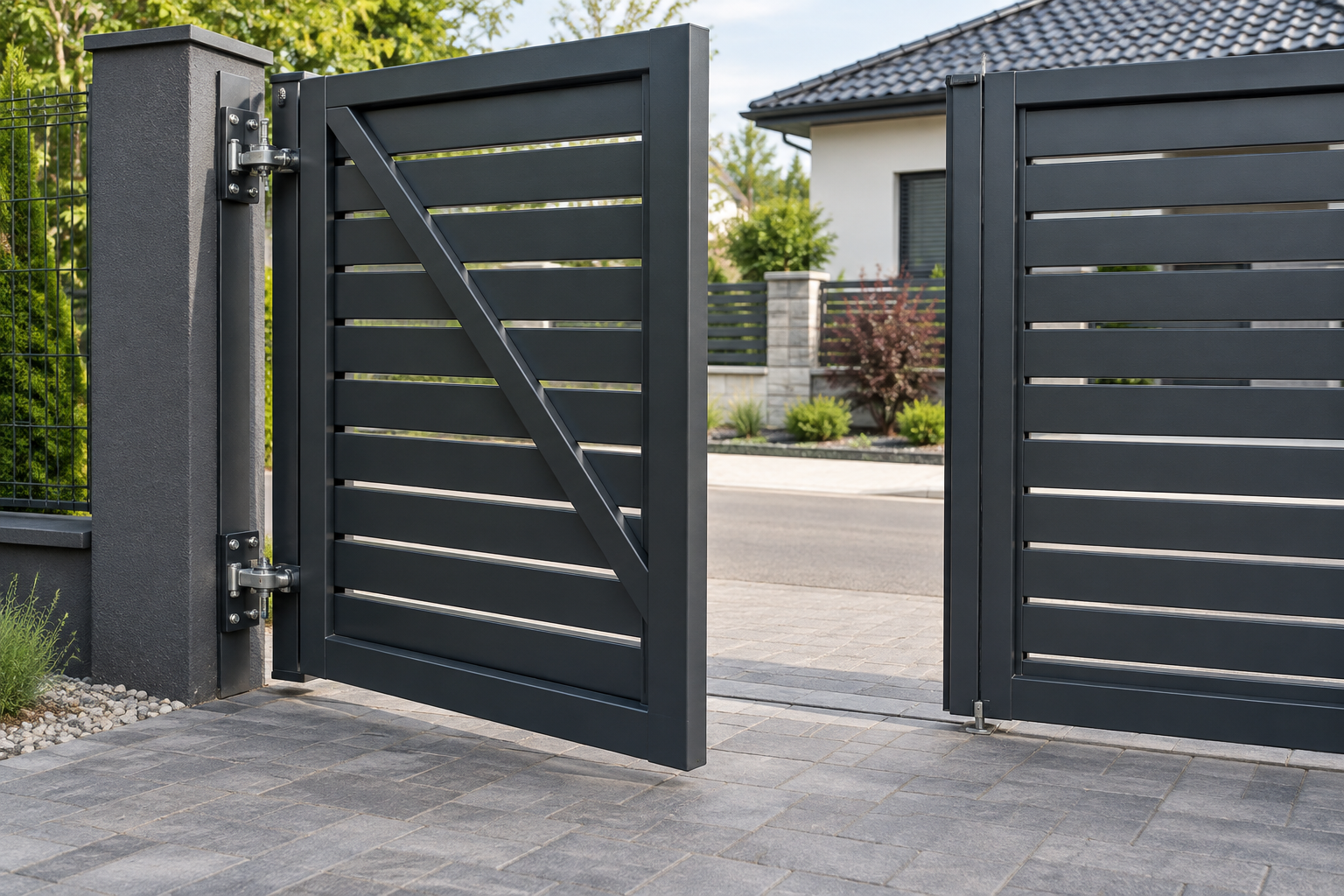

Zawias regulowany do bramy tworzą część mocowana do słupka, część mocowana do skrzydła, sworzeń obrotowy oraz gwintowany element nastawczy z zabezpieczeniem położenia. Typowe wykonania mają śrubę oczkową M16 lub M20, nakrętki kontrujące i płytkę do spawania albo mocowania śrubowego. W modelach wielokierunkowych dochodzi osobny mechanizm korekty głębokości lub wysokości.

Sworzeń wyznacza oś obrotu, a gwint zmienia położenie skrzydła względem słupka. Akcesoria do zawiasów obejmują elementy dobierane do konkretnego modelu. Podkładka, tuleja lub łożysko może ograniczać tarcie między współpracującymi częściami; szczegółowa budowa zależy od modelu. Dwie osie sworzni jednej bramy powinny leżeć na jednej prostej, ponieważ rozbieżność wymusza naprężenia i utrudnia ruch skrzydła.

Jak gwint przesuwa skrzydło podczas regulacji?

Obrót gwintowanego trzpienia lub nakrętki zmienia wysunięcie osi zawiasu o wartość wynikającą ze skoku gwintu. Dla standardowego gwintu M16 × 2 pełny obrót odpowiada przesunięciu osiowemu 2 mm, a ćwierć obrotu około 0,5 mm, o ile konstrukcja zawiasu nie ogranicza przełożenia. Przed korektą trzeba rozpoznać, która część obraca się w danym modelu i gdzie znajduje się kontrnakrętka.

Jeśli dolny i górny zawias zostaną wysunięte jednakowo, całe skrzydło przesunie się w przybliżeniu równolegle do słupka. Jeśli nastawy różnią się, zmienia się pochylenie skrzydła; różnica 2 mm między osiami oddalonymi pionowo o 1 m daje kąt około 0,11°. Przy szerokości skrzydła 1,5 m taka zmiana może przesunąć wolną krawędź o kilka milimetrów. Rzeczywisty wynik zależy od luzów, sztywności konstrukcji i geometrii zawiasu.

Które obciążenia przenoszą dwa zawiasy bramy?

Dwa zawiasy przenoszą ciężar skrzydła i reakcje od momentu wywołanego odsunięciem środka ciężkości od osi obrotu. Skrzydło o masie 80 kg wywiera ciężar około 785 N przy przyspieszeniu ziemskim 9,81 m/s². Dla środka ciężkości oddalonego poziomo o 0,75 m moment względem osi wynosi w uproszczeniu około 589 N·m.

Rozstaw zawiasów w pionie wpływa na siły w mocowaniach: przy rozstawie 1 m i momencie 589 N·m uproszczona para sił poziomych ma wartość rzędu 589 N na każdy punkt. Obciążenie od wiatru, uderzenie w ogranicznik, asymetria wypełnienia i ciężar automatyki wymagają osobnej oceny. Dobór M16 lub M20 według samej średnicy gwintu jest niewystarczający; trzeba sprawdzić deklarowaną nośność całego zestawu, sposób osadzenia i wytrzymałość słupka.

Jak wyregulować bramę po montażu?

Najpierw podeprzyj skrzydło, sprawdź pion osi sworzni i zmierz szczeliny w co najmniej dwóch wysokościach, a dopiero potem zmieniaj nastawę gwintu małymi krokami. Przed pracą zabezpiecz skrzydło przed samoczynnym ruchem i odłącz napęd, jeśli brama ma automatykę. Zapisz położenie wyjściowe kontrnakrętek oraz zmierz odstęp między skrzydłem a słupkiem przy górnym i dolnym zawiasie.

Poluzuj zabezpieczenie zgodnie z instrukcją modelu, wykonaj na przykład ćwierć obrotu elementu regulacyjnego i sprawdź luz podczas pełnego otwarcia. Przy gwincie M16 × 2 ćwierć obrotu oznacza nominalnie 0,5 mm przesunięcia wzdłuż gwintu. Skontroluj domknięcie zamka i położenie rygla; odpowiedni zaczep do furtki lub zaczep bramy współpracuje z zamkiem tylko przy prawidłowej geometrii skrzydła. Na końcu dokręć kontrnakrętki momentem przewidzianym przez producenta danego zawiasu.

Jak dobrać typ zawiasu do konstrukcji bramy?

Dobierz zawias według masy i szerokości skrzydła, wymaganej liczby kierunków regulacji, sposobu mocowania oraz dopuszczalnego kąta otwarcia. Seria przemysłowa może oferować gwinty od M12 do M22 i kąt otwarcia 180°, lecz zakres pracy i nośność należy odczytać dla konkretnego numeru wyrobu. W bramie pełnej obciążenie wiatrem może decydować o doborze bardziej niż masa samej ramy.

Dla konstrukcji stalowej istotne są grubość ścianki profilu, ciągłość spoiny albo parametry śrub mocujących oraz sztywność słupka. Kategoria zawiasów regulowanych obejmuje różne sposoby korekty; rysunek techniczny powinien potwierdzać zgodność płytki, średnicy sworznia i kierunku pracy. Tuleję lub płytkę dobiera się do konkretnego modelu, aby współpracowała z właściwym gwintem i sworzniem.

Kiedy regulacja nie rozwiąże problemu?

Przerwij regulację, gdy słupek się odchyla, spoiny pękają, sworzeń ma wyraźny luz lub skrzydło ociera mimo zgodnych nastaw obu zawiasów. Sama korekta położenia o 2 mm nie naprawi osłabionego zakotwienia ani odkształconej ramy. Rysy przy mocowaniu, obracający się trzpień w słupku i rosnący luz po kolejnych cyklach wskazują na potrzebę naprawy połączenia.

Jeżeli górny i dolny sworzeń nie są współosiowe, opór podczas obrotu wystąpi także przy prawidłowej szczelinie przy zamku. W takiej sytuacji należy zweryfikować geometrię słupka, osi zawiasów oraz przekątne skrzydła, a następnie usunąć przyczynę mechaniczną. Po naprawie ponownie sprawdza się pełen ruch skrzydła i działanie zamka.

Najczęściej zadawane pytania

Czy zawias regulowany pozwala podnieść opadniętą bramę?

Tak, jeśli dany model ma regulację wysokości. Zawias z samą nastawą poziomą nie podniesie skrzydła; trzeba sprawdzić kartę wyrobu.

Ile przesuwa się zawias M16 po jednym obrocie?

Gwint M16 × 2 przesuwa element o 2 mm na pełny obrót. Rzeczywista zmiana szczeliny zależy od geometrii zawiasu i luzów montażowych.

Czy zawias M20 zawsze utrzyma cięższą bramę niż M16?

Nie. Nośność zależy też od sworznia, spoin, rozstawu zawiasów i słupka; dobór potwierdza dokumentacja całego zestawu montażowego.
